BEFESTIGUNGSMETHODEN
Montage eines aufrechten Zauns - Profil Vollprofil 57/32
Das Vollprofil 57-32 kann mit einer Breite von 5,7 cm oder 3,2 cm montiert werden, wobei die Schraube etwa 2/3 der Tiefe des Profils betragen muss. Die Standardlänge des Profils beträgt 5,8 m, aber es kann auf jede beliebige Länge gekürzt werden. Es wird mit RF-Schrauben von hinten durch das Rohr befestigt, so dass die Schrauben nicht sichtbar sind. Die Besonderheit dieses Profils besteht darin, dass ein kleineres Loch als die Schraube in das Verbundmaterial und ein größeres Loch in die Struktur gebohrt wird, damit sich das Material ausdehnen kann. Der maximale Abstand zwischen den Pfosten beträgt 150 cm, unabhängig von der Höhe des Zauns. Der maximale Abstand zwischen den Tragbalken beträgt 100 cm.
Montage eines aufrechten Zauns - Profil Vollprofil 100 und Vollprofil 128
WoodCore WPC-Dielen können auf jede beliebige Länge zugeschnitten werden. Das Brett kann auch abgerundet oder in jede beliebige Form gebracht werden, da es wie Holz behandelt wird. Der empfohlene Abstand zwischen den Brettern beträgt 0,5 cm bis 3 cm. Es ist auch möglich, die Bretter zu überlappen, indem Sie sie von beiden Seiten anbringen. Der maximale Abstand zwischen den Pfosten beträgt 180 cm für Zäune bis zu einer Höhe von 150 cm. Bei höheren Zäunen beträgt der maximale Abstand zwischen den Pfosten 150 cm. Beachten Sie beim Aufbau der Konstruktion die professionellen Richtlinien für die Tragfähigkeit der Konstruktion. Die Schrauben sind von der Vorderseite aus - die Verschraubung von der Vorderseite ist obligatorisch. Wenn das Brett in ein Metallrohr geschraubt wird, muss ein größeres Loch als die Schraube gebohrt werden, um Temperaturunterschiede im Material auszugleichen. Die Wahl der Schraube hängt von der Art der Konstruktion ab. In die Woodcore-Diele sollte ein Loch gebohrt werden, das 1 mm größer ist als die Schraube.
Montage des horizontalen Zauns – Rhombus-Profil 67
Das 6,7 cm breite und 5,8 m lange Rhombus-Profil 67 kann auf jede Länge zugeschnitten werden. Der Pfosten hat links und rechts einen Winkel zur Befestigung des Rhombus. Die Befestigung erfolgt mit RF-Schrauben durch den Pfosten in das Aluminiumrohr in der Mitte des Rhombus von hinten. Der einzige Grund, warum die Schraube von der Vorderseite aus nicht sichtbar ist, ist das Aluminiumrohr in der Mitte des Profils. Der maximale Abstand zwischen den Pfosten mit L-Winkeln beträgt 145 cm, was nur möglich ist, wenn der Winkel links und rechts am Pfosten angebracht ist. Das Loch im Verbundmaterial ist aufgrund der Ausdehnung immer größer als die Schraube.
Beispiel: Für eine Knipping-Schraube 3,9 wird ein 3,2 mm großes Loch durch das Rhombus-Profil und das Aluminium gebohrt, anschließend wird das Loch im Rhombus-Profil auf 4,2–4,5 mm vergrößert.
WARNUNG: DIE INSTALLATION DES RHOMBUS-PROFILS OHNE ALUMINIUMROHR (in der Mitte des Rhombus) IST NICHT MÖGLICH! Es ist daher nicht möglich, ein Rhombus-Profil ohne Aluminiumrohr zu kaufen. Das Rhombus-Profil kann nur mit dem Aluminiumrohr gekauft werden und dieses ist bereits im Preis des Rhombus-Profils enthalten.
Montage des horizontalen Zauns - Diele 150
Terrassendielen von 15 cm Breite, 4 m oder 2,2 m Länge können auf jede beliebige Länge gesägt werden. Die Bretter werden von vorne an die Halterungen geschraubt - durch das Brett hindurch in die Struktur. Die Schrauben sind daher auf der Vorderseite sichtbar. Für die Montage ist ein Vorbohren erforderlich. Das Loch muss 1 mm größer sein als das Schraubenmaß. Die Schrauben werden direkt in die Mitte des Brettes geschraubt, wo sich die Rippe im Profil befindet. Die Pfosten für die horizontale Positionierung der Bretter müssen einen maximalen Abstand von 133 - 140 cm haben.
Montage des horizontalen Zauns - Vollprofil 128
Vollprofile mit 12,8 cm Breite und 2,2 m Länge können auf jede gewünschte Länge zugeschnitten werden. Die Profile werden von vorne durch das Profil in die Unterkonstruktion geschraubt, die Schrauben sind also sichtbar. Ein Vorbohren ist erforderlich. Die Bohrung muss 1 mm größer sein als der Schraubendurchmesser. Verschraubt wird in der Mitte des Profils, dort wo sich die innere Verstrebung befindet. Das Loch muss 1 mm größer sein als das Maß der Schraube. Er wird direkt in der Mitte des Brettes verschraubt, wo sich die Rippe im Profil befindet. Für die horizontale Montage dürfen die Pfosten maximal 110 cm auseinander stehen.
Befestigen des Griffs
Der Handlauf wird alle 50 cm von oben durch den Handlauf in das Trägerrohr verschraubt. Die Schraube ist sichtbar.
In den Woodcore-Griff muss ein Loch gebohrt werden, das 1 mm größer ist als die Schraube. Berücksichtigen Sie beim Verschrauben, dass sich das Material dehnt.
Bei verbundenen Elementen empfehlen wir eine maximale Handlauflänge von 4 m.
Wennder Griff auf beiden Seiten schräg geschnitten ist,empfehlen wir, ihn in der Mitte zu durchtrennen, auch bei kürzeren Längen.
Neben den Ecken sollte ein Abstand von 1 mm bleiben,in der Mitte ist je nach Temperatur bei der Montage eine Dehnfuge vorzusehen.
Montage der Fassade

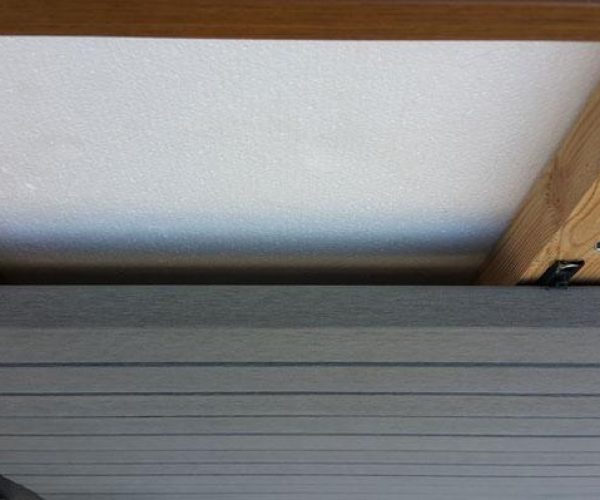

Für die Fassade wird zunächst die Dämmung hergestellt und eine 4 cm dicke, 6 cm breite Lärchenholzlatte in Abständen von 70 - 80 cm darauf geschraubt. Darauf wird das 2,6 cm starke Rhombus-Profil plus 0,5 cm für das Befestigungssystem montiert. Die Gesamtdicke des Aufbaus beträgt 7,1 cm, die Sie berücksichtigen müssen, um mit dem Rest der Fassade in einer Ebene zu liegen.
Wenn die Dämmung in der gleichen Ebene wie die WoodCore-Außenseite liegt, muss die Dämmung an dieser Stelle um 7,5 cm oder mehr ausgedünnt werden. Vor der Dämmung wird ein 2 mm dickes Alublech um die Fenster geschraubt.
Die Installation wird in der folgenden Reihenfolge durchgeführt:

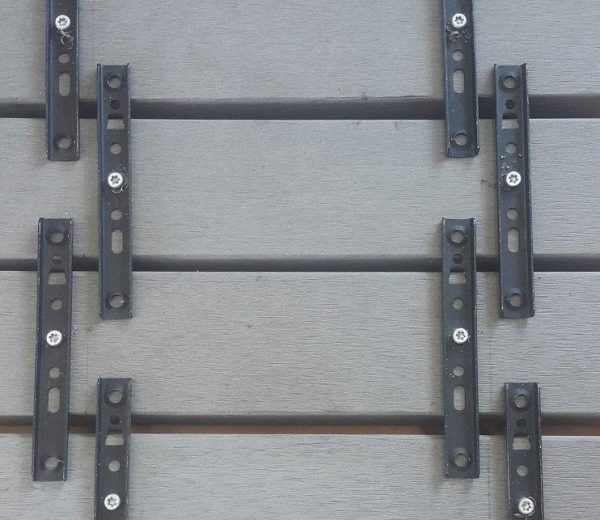

- Zunächst wird eine Montageplatte an der Rückseite des Profils angebracht
- Die erste Fassadenlatte wird unten und oben befestigt, jede weitere Latte wird hinter der vorherigen eingehängt und nur oben befestigt. Auf diese Weise ist die Fassade auf einer Seite flexibel und kann sich bei Wetterveränderungen zusammenziehen und ausdehnen, bleibt aber immer gerade.
WARNUNG: Es ist NICHT möglich, das Rhombus-Profil ohne das Aluminiumrohr (in der Mitte der Raute) zu montieren. Das Rhombus-Profil kann nur zusammen mit dem Aluminiumrohr gekauft werden; dieses ist bereits im Preis des Rhombus-Profils enthalten.
Montage der Trennwand - Kubo-Profil
Das KUBO Trennwandsystem wird vertikal auf einer vorbereiteten Struktur installiert. In das 80 × 42 × 5000/5800 mm große Profil ist ein Aluminiumprofil eingesetzt, das je nach gewählter Anordnung von hinten befestigt wird. Je nach Montageposition wird rohes oder eloxiertes Aluminium in das KUBO-Profil eingesetzt. Bei einer offenen Montage reicht die Kappe nicht aus, um das Eindringen von Feuchtigkeit in das Profil zu verhindern, es muss eloxiertes Aluminium verwendet werden. Die Montage ist bei einer sichtbaren Breite von 4,2 cm oder 8 cm möglich. Die Lamellen werden auf horizontal montierten, pulverbeschichteten Aluminiumrohren montiert, der Abstand zwischen den Lamellen ist frei wählbar. Der maximale Abstand zwischen den horizontalen Rohren ohne Zubehör beträgt 120 cm. Wenn die Spannweite der Konstruktion größer als 120 cm ist, wird ein 20 × 60 × 2 mm großes Aluminiumrohr in die Kubo-Profil eingesetzt. In diesem Fall ist eine Spannweite von bis zu 260 cm zwischen den horizontalen Rohren zulässig.
